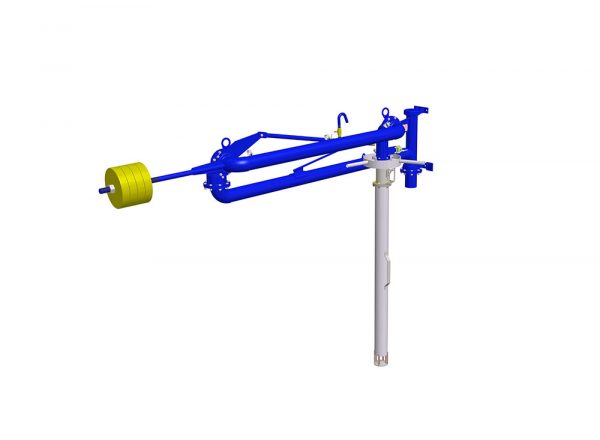

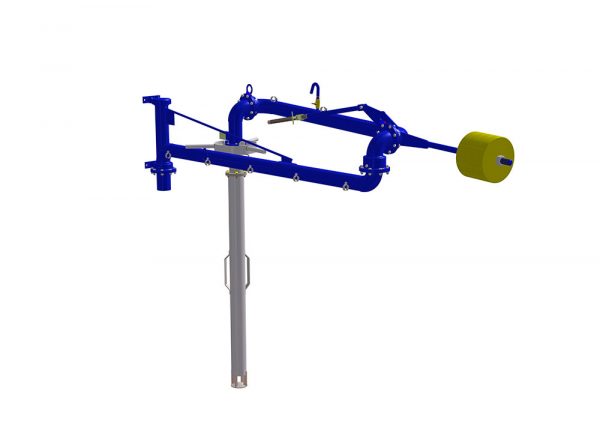

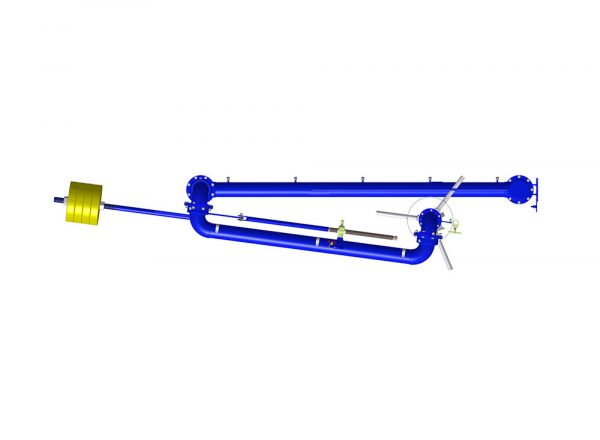

Устройство УНЖ6-100-07

Устройство УНЖ6-100-07 предназначено для открытого верхнего налива нефти и нефтепродуктов в железнодорожные цистерны.

1.Диаметр условного прохода, мм100
2.Условное давление, МПа (кг/см2)1,0 (10)
3.Зона действия, м6
4.Диаметр горловин обслуживаемых цистерн, ммот 550 до 610
5.Рабочая температура продукта, 0С200
6.Усилие при управлении устройством в пределах рабочей зоны, Н (кгс)50 (5)
7.Время приведения устройства в рабочее положение, мин1
8.Назначенный срок службы, лет10
9.Обслуживающий персонал, чел1
10.Габаритные размеры в сложенном положении, мм:

высота

длина

ширина

850

2700

750

11.Масса, кг240
Эксплуатационная документацияУНЖ6-100-07
Руководство по эксплуатации1 экз.
Паспорт1 экз.
Комплект поставки
1УНЖ 70.100.000.000 Шарнирно-соединенные трубы в сборе1
2УНЖ 70.200.000.000 Труба телескопическая1
3АСН 110.300.000.000 Обруч1
4АСН 110.400.000.000 Фиксатор1
5УНЖ 80.600.000.000 Гусак1
6УНЖ 80.700.000.000 Воронка1
7Груз УНЖ 80.000.000.003 Ф 384
8УНЖ 10.000.000.001 Швеллер2
9УНЖ 10.000.000.002 Швеллер2
10УНЖ 10.000.000.003 Шпилька4
11УНЖ 80.110.000.001 Кольцо уплотнительное1
12УСН 150.00.00.00.013 Пробка1
13Болт М8-6gх30.58.019 ГОСТ 7798-708
14Болт М12-6gх25.58.019 ГОСТ 7798-703
15Болт М16-6gх40.58.019 ГОСТ 7798-704
16Гайка М8-6H.5.019 ГОСТ 5915-708
17Гайка М16-6H.5.019 ГОСТ 5915-7012
18Гайка М36-6H.5.019 ГОСТ 5915-702
19Кольцо 114-120-36-2-3 ГОСТ 9833-731
20Кран шаровой DN 15 ГОСТ 21345-20051
21Манжета 1-140×120-3 ГОСТ 14896-841
22Масленка 1.2.Ц6 ГОСТ 19853-741
23Шайба 8 65Г 019 ГОСТ 6402-708
24Шайба 12 65Г 019 ГОСТ 6402-703
25Шайба 16 65Г 019 ГОСТ 6402-7012
26Шайба С.16.01.08кп.019 ГОСТ 11371-788
27Шнур 2-4М Ф4 ГОСТ 6467-79 L = 408 мм1
28УФ 01.00.000 Ящик фанерный1
