Особенности:
- 1. Балансировка мостика осуществляется пружинным компенсатором.
- 2. Фиксация в гаражном и рабочем положении.
- 3. Возможность передвижения вдоль эстакады, диапазон перемещения зависит от размеров эстакады и определяется заказчиком.

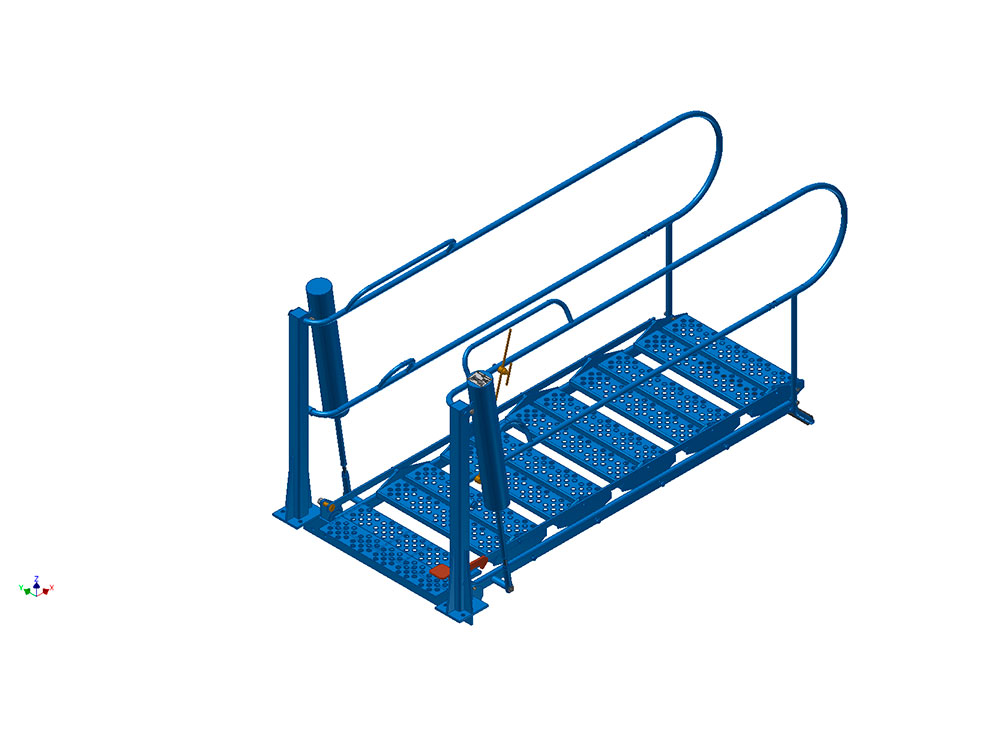

Мостики переходные МП-5 предназначены для безопасного и удобного перехода обслуживающего персонала на различные объекты (авто-, ж/д цистерны и т.п.) с эстакады или с площадки обслуживания для проведения необходимых операций.
Особенности:
Техническая характеристика
1. | Ширина ступени, мм | 700 |
2. | Рабочая зона, мм | 2110 |
3. | Количество подвижных ступеней, шт | 5 |
4. | Усилие, прикладываемое к мостику для приведения его: в гаражное положение, Н (кгс) в рабочее положение, Н (кгс) | 3-00 (30) 100 (10) |
5. | Рабочая нагрузка на мостик, Н (кгс) | 2090 (209) |
6. | Назначенный срок службы, лет, не менее | 10 |
7. | Количество обслуживающего персонала, чел. | 1 |
8. | Время приведения мостика в рабочее положение, сек, не более | 10 |
9. | Габаритные размеры в гаражном положении, мм ширина длина высота | — 1065 420 2955 |
10. | Масса, кг | 140 |
Техническая характеристика поворотного ограждения
1. | Габаритные размеры, мм длина ширина высота | — 1101 144 1200 |
2. | Расстояние между ограждениями при установке, мм | 1000 |
3. | Масса, кг, не более | 20 |
4. | Угол вращения, град | 150 |
№поз. | Наименование | Количество, шт. | |
Эксплуатационная документация | МП-5 | МП-А-5 | |
Руководство по эксплуатации | 1 экз. | 1 экз. | |
Паспорт | 1 экз. | 1 экз. | |
Комплект поставки | |||
1 | МП 01.00.00.000 Мостик переходной МП-3 | — | — |
2 | МП 01.00.00.000-01 Мостик переходной МП-4 | — | — |
3 | МП 01.00.00.000-02 Мостик переходной МП-5 | 1 | — |
4 | МП 01А.00.00.000 МП-А-3 Мостик переходной | — | — |
5 | МП 01А.00.00.000-01 МП-А-4 Мостик переходной | — | — |
6 | МП 01А.00.00.000-02 МП-А-5 Мостик переходной | — | 1 |
7 | Цепь сварная 5мм (цинк) | — | 5 метров |
8 | Карабин винтовой 5 (цинк) | — | 4 |
